"Генератор" креплений

Сообщение 28 июн 2017, 09:01

Предлагаю в данной теме излагать свои решения по отсутствующим (не предусмотренным производителем) креплениям для багажников и т.п.
Для начала вспомним былое: верхнее крепление багажника на ДрагСтаре
А для продолжения - недавнее созидательство (багажник на подвес):

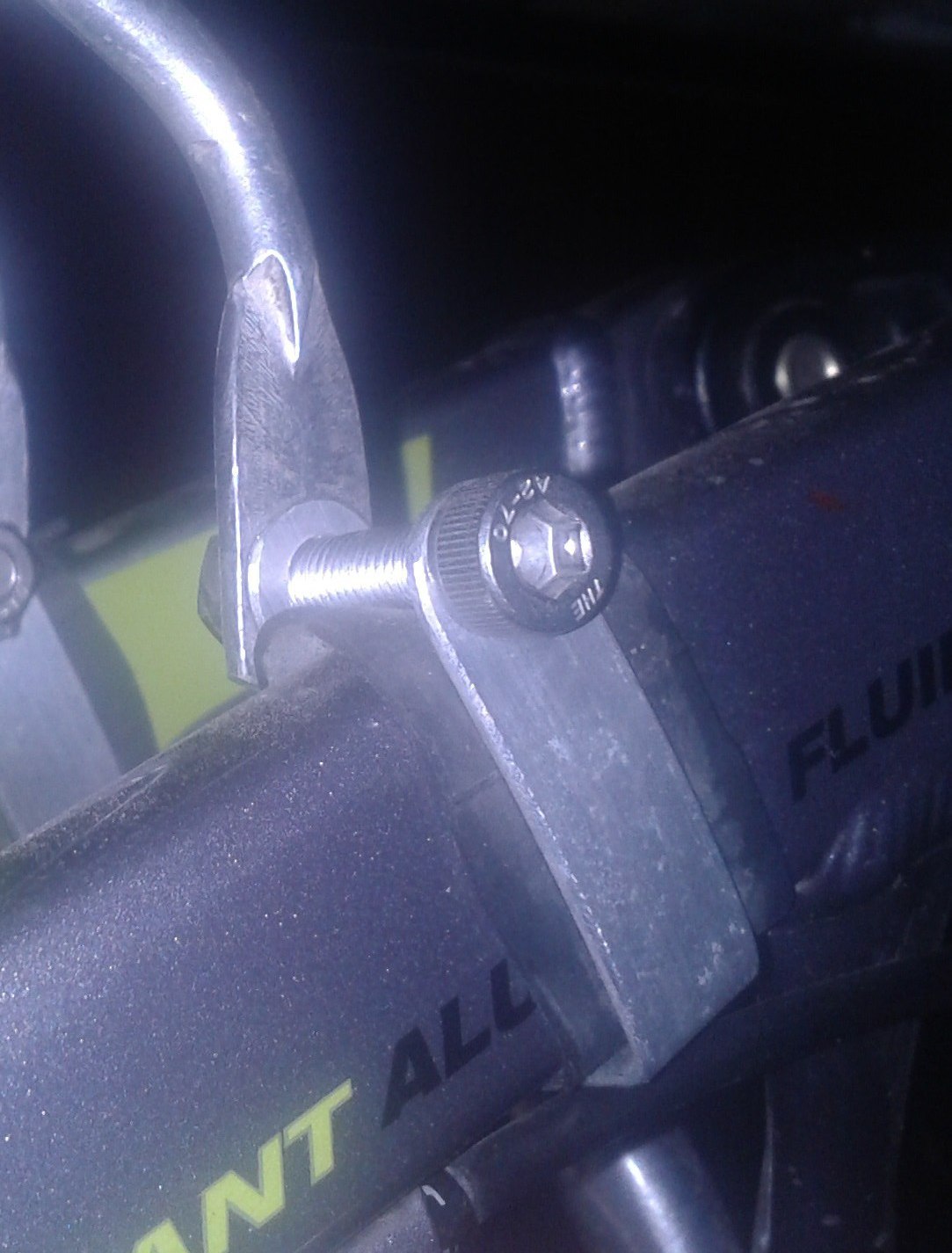

верхнее крепление
и нижнее крепление
Эксплуатация показала, что нижнее нуждается в доработке/оптимизации. Идеи уже есть. Как реализую - изложу...
╔╗╔╗╔══╗╔══╗╔╗╔╗╔══╗╔══╗
║╚╝║║╔╗║║╔╗║║║║║║╔╗║║╔╗║
║══╣║║║║║╚╝║║║║║║║║║║║╚╝
║╔╗║║╚╝║║══╣║║║║║╚╝║║║╔╗
║║║║║╔╗║║╔╗║║╚╝║║╔╗║║╚╝║
╚╝╚╝╚╝╚╝╚╝╚╝╚══╝╚╝╚╝╚══╝
Аватар пользователя
KARVAC

Сообщений: 1188
Зарегистрирован:
15 июн 2012, 14:37
Откуда: Мариуполь
Мой байк: Giant(Reign)+RockShox(DomainRC) и др. детали
Баллы репутации: 89

Re: "Генератор" креплений

Сообщение 28 июн 2017, 19:27

Вот пример багажника на подвесе:
http://forum.velomania.ru/showthread.php?t=147394
1240kм
В жизне "SAVE" и "LOAD" не работают и нет кнопки "RESET".
Все что нравится - или аморально, или не законно, или приводит к ожирению.
fido

Сообщений: 3582
Зарегистрирован:
02 апр 2011, 18:23
Мой байк: Hercules+Nexus7+Dynamo+Axa
Баллы репутации: 230

Re: "Генератор" креплений

Сообщение 28 июн 2017, 21:55

KARVAC писал(а):недавнее созидательство (багажник на подвес)

корсак писал(а):предлагаю новое понятие "овощной туризм" это
- перевозка большого количества овощей
*okay*
*thumbs_up*

Из личного опыта. Установка багажника на раму не имеющую верхних креплений без каких-либо доработок
Не стоит навязывать другим мнение, навязанное тебе!
0983361046
Аватар пользователя
UkkkkA

Сообщений: 298
Зарегистрирован:
29 апр 2016, 01:02
Откуда: Мариуполь
Мой байк: KHS Zaca 29er
Баллы репутации: 25

Сообщение 05 сен 2017, 15:52

еще можно попробовать установить багажник на крепления детского велокресла, которое крепится на подсидельную трубу рамы.
Аватар пользователя
romanc

Сообщений: 3135
Зарегистрирован:
07 мар 2012, 12:30
Откуда: Ужгород
Мой байк: Лигерад, MRX, 4ever
Баллы репутации: 115

Re: "Генератор" креплений

Сообщение 09 сен 2017, 16:25

Продолжаем. "Сколхозил" новую версию нижнего крепления. Предварительные ощущения значительно лучше (но пока без теста), чем от предыдущего варианта.
Состоит из двух компонентов (деталей): буквы "Г" на стойке багажника ("закругление" - это издержки исходного материала, а не "лепота") и "укороченной Г" на оси втулки. Между собой соединяются двумя М5.
Верхнее крепление только переместил ниже (новая резина цеплялась шипами за болт :D ).
Однако, несмотря на все "нововведения", думаю, подвеску все-таки придется блокировать... :(
╔╗╔╗╔══╗╔══╗╔╗╔╗╔══╗╔══╗
║╚╝║║╔╗║║╔╗║║║║║║╔╗║║╔╗║
║══╣║║║║║╚╝║║║║║║║║║║║╚╝
║╔╗║║╚╝║║══╣║║║║║╚╝║║║╔╗
║║║║║╔╗║║╔╗║║╚╝║║╔╗║║╚╝║
╚╝╚╝╚╝╚╝╚╝╚╝╚══╝╚╝╚╝╚══╝
Аватар пользователя
KARVAC

Сообщений: 1188
Зарегистрирован:
15 июн 2012, 14:37
Откуда: Мариуполь
Мой байк: Giant(Reign)+RockShox(DomainRC) и др. детали
Баллы репутации: 89

Re: "Генератор" креплений

Сообщение 19 сен 2017, 18:15

Вырезаны "нормальные" стойки на багажник. Думаю, фото должно прояснить всю идею и конструкцию данного крепления.
╔╗╔╗╔══╗╔══╗╔╗╔╗╔══╗╔══╗
║╚╝║║╔╗║║╔╗║║║║║║╔╗║║╔╗║
║══╣║║║║║╚╝║║║║║║║║║║║╚╝
║╔╗║║╚╝║║══╣║║║║║╚╝║║║╔╗
║║║║║╔╗║║╔╗║║╚╝║║╔╗║║╚╝║
╚╝╚╝╚╝╚╝╚╝╚╝╚══╝╚╝╚╝╚══╝
Аватар пользователя
KARVAC

Сообщений: 1188
Зарегистрирован:
15 июн 2012, 14:37
Откуда: Мариуполь
Мой байк: Giant(Reign)+RockShox(DomainRC) и др. детали
Баллы репутации: 89

Re: "Генератор" креплений

Сообщение 20 сен 2017, 19:18

как часто предполагается использоваться багажник и с какой нагрузкой, ведь ты можешь убить аморт?
и он не будет работать с баулом как должен.
Аватар пользователя
romanc

Сообщений: 3135
Зарегистрирован:
07 мар 2012, 12:30
Откуда: Ужгород
Мой байк: Лигерад, MRX, 4ever
Баллы репутации: 115

Re: "Генератор" креплений

Сообщение 20 сен 2017, 20:51

romanc писал(а):как часто предполагается использоваться багажник и с какой нагрузкой, ведь ты можешь убить аморт?
и он не будет работать с баулом как должен.

Использовать - нечасто. Аморт нагрузки багажника практически не несет (львиная доля веса на ось), а так и сам предполагаю, что придется подвеску блокировать из-за баула... *sorry*
╔╗╔╗╔══╗╔══╗╔╗╔╗╔══╗╔══╗
║╚╝║║╔╗║║╔╗║║║║║║╔╗║║╔╗║
║══╣║║║║║╚╝║║║║║║║║║║║╚╝
║╔╗║║╚╝║║══╣║║║║║╚╝║║║╔╗
║║║║║╔╗║║╔╗║║╚╝║║╔╗║║╚╝║
╚╝╚╝╚╝╚╝╚╝╚╝╚══╝╚╝╚╝╚══╝
Аватар пользователя
KARVAC

Сообщений: 1188
Зарегистрирован:
15 июн 2012, 14:37
Откуда: Мариуполь
Мой байк: Giant(Reign)+RockShox(DomainRC) и др. детали
Баллы репутации: 89

Сообщение 20 сен 2017, 21:57

как не несет, аморт амортизирует неподрессоренную массу - колесо с шарнирной частью рамы, куда ты добавляешь багажник с баулом, а блокировка аморта не механическая, а гидро допускает работу аморта при нагрузке более расчетной, попадание колеса в яму, а у тебя будет хватать небольшого препятствия, чтоб колесо с баулом подпрыгнуло. Поправьте меня, если это не так. Мой аморт так погиб ((.

---------- Добавлено через 6 минут 20 секунд -------------------------------------------------------
ты не рассматривал варианты крепления багажника на Регине на подсидел или подсидельную трубу рамы? То же крепление деткого сидения расчитано на вес ребенка до 22 кг, значит должно выдерживать кг 30 в динамике и места для замка должно хватить на раме.
Аватар пользователя
romanc

Сообщений: 3135
Зарегистрирован:
07 мар 2012, 12:30
Откуда: Ужгород
Мой байк: Лигерад, MRX, 4ever
Баллы репутации: 115

Re:

Сообщение 21 сен 2017, 18:04

romanc писал(а):ты не рассматривал варианты крепления багажника на Регине на подсидел или подсидельную трубу рамы? То же крепление деткого сидения расчитано на вес ребенка до 22 кг, значит должно выдерживать кг 30 в динамике и места для замка должно хватить на раме.

Консольный багажник даже не рассматривал (был такой, не понравилось). Может я и не прав, но на трубе места под крепление нет (там и рубашка передней перекидки, да и в стороны не разгуляешься), а крепление на подсидел ЗНАЧИТЕЛЬНО увеличит нагрузку на аморт (рычаг)... Не говоря уже о том, что у меня только один багажник...
*hat*
╔╗╔╗╔══╗╔══╗╔╗╔╗╔══╗╔══╗
║╚╝║║╔╗║║╔╗║║║║║║╔╗║║╔╗║
║══╣║║║║║╚╝║║║║║║║║║║║╚╝
║╔╗║║╚╝║║══╣║║║║║╚╝║║║╔╗
║║║║║╔╗║║╔╗║║╚╝║║╔╗║║╚╝║
╚╝╚╝╚╝╚╝╚╝╚╝╚══╝╚╝╚╝╚══╝
Аватар пользователя
KARVAC

Сообщений: 1188
Зарегистрирован:
15 июн 2012, 14:37
Откуда: Мариуполь
Мой байк: Giant(Reign)+RockShox(DomainRC) и др. детали
Баллы репутации: 89
